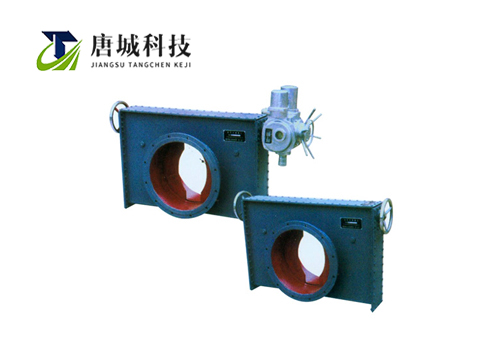

可調縮孔主要由芯板、絲桿、滾輪、傳動桿、指針等組成，采用兩塊相對稱的芯板、芯板的外弧型端面內孔各連接一根絲桿，在傳動桿轉動時，能帶動兩塊芯同時開合，使縮孔可調節并且孔徑不論大小時均可保證介質由管道中心流動，解決了現有可調縮孔的煤粉偏心流動的缺點，減少了流動損失，避免管壁磨損過快，延長了送粉管道的使用壽命，有利于安全運行。雙芯可調縮孔設計有密封裝置，煤粉始終不能串入縮孔內部，所以能始終保持啟閉靈活的狀態，使用壽命長。
一、雙芯可調縮孔的工作原理
雙芯可調縮孔是在原單芯可調縮孔的基礎上改進設計的一種調節輸粉管道風粉混合體流量的新型調節閥門，它將通過手輪上的旋轉力矩，通過傳動桿上下傳動變成向上和向下的運動力，帶動上、下閥板做反向運作，以達到調節管道流通截面積的目的。
二、雙芯可調縮孔的性能特點
1、雙芯板及耐磨通道筒體采用稀土耐磨鋼制造，耐磨性?xún)?yōu)越，密封性能好，啟動靈活，調節性能好，工藝精細，外形美觀。
2、管道內的風粉混合流體始終是在管道中心，由于雙芯可調縮孔的雙芯板是同時以管道中心向外作往復運動調節，所以這樣從根本上消除了偏心流動的缺陷，減少了流動阻力和偏管磨損，從而延長了輸粉管道的使用壽命。
3、雙芯可調縮孔設計有密封裝置，煤粉始終不能串入縮孔內部，所以能始終保持啟閉靈活的狀態，使用壽命長。
4、結構緊湊，安裝空間小。
5、操作力矩小，開關靈活、無卡澀現象。
三、雙芯可調縮孔的用途
雙芯可調縮孔主要用于燃煤鍋爐的送粉管道，調節管道內的煤粉風壓的平衡，保證鍋爐的燃燒的穩定性，
注：雙芯可調縮縮孔內徑DN300-DN600
相關材料幾工藝可根據現場環境需要設定適合的方案。
